La oblea de silicio es la pieza fundamental en la fabricación de semiconductores. Utilizada como base para crear microchips y transistores, estas láminas ultrapuras cortadas de cristales monocristalinos son el recurso físico más crítico en la cadena de valor tecnológica global.
En un mundo impulsado por la inteligencia artificial, el edge computing y la transformación digital de la industria, la oblea de silicio ha dejado de ser un mero componente técnico para convertirse en un activo geopolítico de primer orden. Explicar cómo se fabrica y quién controla su producción es esencial para entender las dinámicas de poder tecnológico actual.
¿Qué es una oblea de silicio?
Una oblea de silicio (en inglés, silicon wafer) es una lámina extremadamente fina y circular de silicio de pureza casi perfecta. Funciona como el sustrato o base sobre el que se fabrican los circuitos integrados (microchips) mediante procesos complejos como la fotolitografía y el dopaje.
Físicamente, una oblea debe cumplir con especificaciones geométricas y de pureza extremas. Su superficie se pule hasta obtener un «acabado espejo», eliminando cualquier imperfección molecular que pudiera arruinar la arquitectura microscópica de un chip de vanguardia. Dependiendo de la generación de la fábrica (fab), sus diámetros más comunes hoy en día son 200 mm (8 pulgadas) y 300 mm (12 pulgadas).
¿Por qué utilizamos silicio y no otro material? Propiedades semiconductoras
El silicio (Si) es el material preferido de la industria electrónica moderna por una combinación única de abundancia natural y propiedades físicas excepcionales. Es el segundo elemento más abundante en la corteza terrestre, después del oxígeno, encontrándose principalmente en forma de sílice (arena de cuarzo).
Desde el punto de vista técnico, su principal ventaja es su naturaleza semiconductora. A temperatura ambiente, el silicio puro es un conductor pobre, pero sus propiedades pueden modificarse de forma precisa. Mediante un proceso llamado «dopaje», se introducen impurezas controladas (como boro o fósforo) en su estructura cristalina para alterar su conductividad eléctrica. Esto permite la creación de uniones P-N, la base de los transistores, que actúan como interruptores que controlan el flujo de electrones.
Además, el silicio ofrece una excelente estabilidad térmica y mecánica, lo que le permite soportar los rigurosos procesos de fabricación de chips sin degradarse, y es relativamente económico de procesar en comparación con alternativas como el arseniuro de galio o el carburo de silicio, que se reservan para aplicaciones de potencia o radiofrecuencia muy específicas.
El proceso de fabricación paso a paso: de la arena al pulido espejo
La creación de una oblea de silicio es un hito de la ingeniería industrial que transforma arena de cuarzo en el material sólido más puro fabricado por el hombre. El proceso requiere entornos de sala blanca más limpios que un quirófano, donde una sola mota de polvo puede invalidar la oblea.
1. Silicio ultrapuro y el Método Czochralski
El proceso comienza con la purificación del silicio. La arena de cuarzo se reduce químicamente para obtener silicio de grado metalúrgico, que luego se purifica mediante procesos químicos avanzados hasta alcanzar el «grado electrónico». Esta pureza debe ser de al menos 99,999999999% (conocido como 11 nueves), lo que significa que solo hay un átomo que no es de silicio por cada diez mil millones de átomos.
Una vez obtenido el silicio policristalino ultrapuro, se funde en un crisol de cuarzo a más de 1.400 °C. Para convertirlo en una estructura monocristalina (donde todos los átomos están alineados perfectamente), se utiliza el Método Czochralski (CZ). Un pequeño «cristal semilla» de silicio monocristalino con una orientación cristalográfica específica se introduce en el fundido y se extrae lentamente mientras rota. Este control preciso de temperatura y velocidad de extracción permite que el silicio se solidifique alrededor de la semilla, formando un lingote cilíndrico perfecto (bool), que puede medir varios metros de largo y pesar cientos de kilogramos.
2. El corte milimétrico del lingote y el pulido espejo
Una vez que el lingote se ha enfriado, se somete a un mecanizado de precisión para estandarizar su diámetro y se corta en láminas finas utilizando sierras de hilo de diamante de alta velocidad. El grosor típico de una oblea terminada está entre 0,5 mm y 1 mm, pero el corte debe ser extremadamente preciso para minimizar la pérdida de material y asegurar la planitud.
A continuación, las láminas cortadas pasan por múltiples etapas de pulido. Primero, un lapeado mecánico para eliminar las marcas de la sierra, seguido de un grabado químico para eliminar cualquier microfisura superficial. La etapa final es el pulido Químico-Mecánico (CMP), que combina agentes químicos abrasivos y almohadillas de pulido para obtener una superficie geométricamente perfecta y plana a escala atómica. Las obleas se limpian, inspeccionan con láser en busca de defectos y se empaquetan en contenedores especiales sellados al vacío.
3. El siguiente paso en la cadena de valor: Fotolitografía
Es crucial diferenciar entre la fabricación de la oblea (el sustrato vacío) y la fabricación del chip (el circuito). El material descrito hasta aquí es la oblea «virgen».
El siguiente paso en la cadena de valor ocurre en la fundición (fundición o fab), donde la oblea se convierte en el receptor de la fotolitografía. En este proceso, equipos avanzados como los de la compañía neerlandesa ASML proyectan patrones de circuitos microscópicos sobre la superficie de la oblea recubierta de un material fotosensible. La calidad, planitud y pureza de la oblea original determinan la resolución y el rendimiento del proceso fotolítico, permitiendo la creación de chips con nodos de 3 nm o menos.

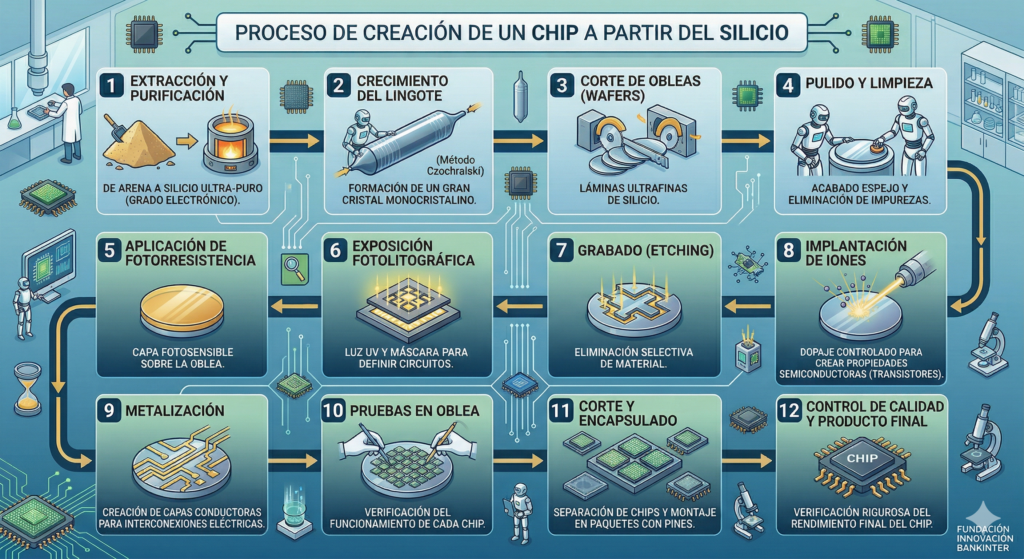

Fuente: elaboración propia con IA
Un mercado pequeño… con un impacto desproporcionado
Hay cifras que, por sí solas, parecen menores hasta que se entienden en contexto.
El mercado global de obleas de silicio alcanzó aproximadamente 16,71 mil millones de dólares 2024 y se espera que alcance los 26,62 mil millones para 2033. A primera vista, puede parecer un mercado modesto, incluso marginal dentro del ecosistema tecnológico. Sin embargo, esa lectura es engañosa. El mercado global de semiconductores supera ya los 700.000 millones de dólares y todos -sin excepción- dependen de una oblea.
Aquí está la clave: las obleas representan una fracción mínima del valor total del chip final, pero concentran una parte crítica del riesgo. Son un cuello de botella estructural. No porque sean escasas en términos absolutos, sino porque su producción es compleja, altamente especializada y difícil de escalar en el corto plazo. Cuando la demanda de chips se dispara, la tensión no aparece al final de la cadena; aparece al principio, en la base.
La métrica que importa: superficie, no unidades
Hay otro matiz que cambia completamente la forma de entender este mercado. Aquí no se cuentan productos; se mide capacidad industrial. La unidad relevante no es el número de obleas, sino la superficie procesable, expresada en millones de pulgadas cuadradas (MSI).
En 2025, la industria alcanzó aproximadamente 13 millones de MSI enviadas. La demanda sigue creciendo, impulsada por dos fuerzas estructurales: la expansión de la inteligencia artificial y la electrificación del automóvil.
Este cambio de métrica no es trivial y obliga a replantear la narrativa. Ya no estamos hablando de fabricar más unidades; estamos hablando de ampliar la superficie sobre la que se construye el futuro digital. Y esa superficie -limitada, costosa y altamente concentrada- es donde realmente se juega la competitividad tecnológica.
La evolución de la industria y el estándar crítico de las obleas de 300 mm
El tamaño de la oblea tiene un impacto directo en la economía de la fabricación de semiconductores. Una oblea más grande permite fabricar más chips por oblea en el mismo tiempo de procesamiento, reduciendo el coste unitario.
A lo largo de las décadas, la industria ha pasado de obleas de 2 pulgadas a 4, 6, 8 (200 mm) y finalmente al estándar actual de 12 pulgadas (300 mm). Una oblea de 300 mm ofrece más del doble de área de superficie que una de 200 mm, mejorando significativamente la productividad. Sin embargo, la transición a un tamaño mayor requiere inversiones multimillonarias para actualizar todos los equipos de la fábrica. Aunque se ha debatido la posibilidad de saltar a 450 mm, los desafíos técnicos y económicos han congelado ese desarrollo en favor de optimizar aún más el estándar de 300 mm y las tecnologías de empaquetado avanzado.
Más allá de la electrónica: Aplicaciones en energía solar
Es importante destacar que, más allá de su papel central en los microchips, las obleas de silicio son fundamentales en la fabricación de paneles solares fotovoltaicos. Aunque el material base es el mismo, el silicio, las obleas para paneles solares no requieren el grado de pureza extremo (11 nueves) de las obleas electrónicas, ni el mismo acabado de pulido. Estas obleas de grado solar se dopan para formar células solares que convierten la luz en electricidad, formando la base de la transición energética.
El auge de los chiplets: optimizando la eficiencia de la oblea
En los últimos años, la industria ha comenzado a alejarse del diseño tradicional de «chip monolítico» -donde todas las funciones se integran en una única pieza de silicio- en favor de la arquitectura de chiplets. Esta estrategia consiste en dividir un procesador complejo en varios bloques funcionales más pequeños que se fabrican por separado y luego se ensamblan en un solo paquete.
Esta tendencia responde a un desafío económico y físico fundamental relacionado con las obleas de silicio: el rendimiento de fabricación (yield).
La superación de los límites del silicio
En la fabricación convencional, cuanto más grande es un chip, mayor es la probabilidad de que un defecto microscópico en la oblea lo deje inservible. Al utilizar chiplets[a1] , las empresas pueden obtener ventajas competitivas críticas:
- Reducción de desperdicios: Es más sencillo obtener ocho piezas pequeñas perfectas que una sola pieza de gran tamaño. Si aparece un defecto en la oblea, solo se pierde un chiplet pequeño en lugar de un procesador completo y costoso.
- Integración heterogénea: Esta arquitectura permite combinar componentes fabricados con diferentes tecnologías. Por ejemplo, es posible utilizar el nodo más avanzado y caro (como 3 nm) para las funciones de cálculo intensivo, mientras que las funciones de gestión de energía o entrada/salida se fabrican en nodos más maduros y económicos.
- Escalabilidad técnica: Los chiplets permiten crear procesadores masivos para centros de datos e inteligencia artificial que, de otra forma, superarían el tamaño máximo físico que permiten las máquinas de fotolitografía actuales (el llamado «límite del retículo»).
Esta transición hacia la modularidad está redefiniendo la cadena de suministro. Empresas líderes como AMD, Intel y NVIDIA ya emplean esta técnica para mantener el ritmo de la Ley de Moore, permitiendo que la industria siga avanzando en potencia de cálculo sin que los costes de producción de las obleas de silicio se vuelvan prohibitivos.
Geopolítica del silicio: quién controla la fabricación mundial de obleas
La producción de obleas de silicio virgen es un mercado oligopolístico, altamente concentrado y con barreras de entrada tecnológicas y de capital extremadamente altas. Un puñado de empresas controla la práctica totalidad del suministro global, lo que las convierte en puntos críticos de fallo en la cadena de suministro tecnológica.
Quién controla la fabricación de obleas virgen
Las principales empresas en este sector son:
- Shin-Etsu Chemical (Japón): Líder mundial indiscutible, con la mayor cuota de mercado.
- SUMCO Corporation (Japón): gigante especializado en obleas de gran diámetro.
- GlobalWafers (Taiwán): principal proveedor no japonés, con un crecimiento acelerado.
- Siltronic AG (Alemania): referente europeo centrado en obleas de vanguardia.
- SK Siltron (Corea del Sur): parte del conglomerado SK, con una fuerte posición en el mercado asiático.
Esta concentración geográfica en Japón, Taiwán y Corea del Sur para el suministro de la materia prima física básica (la oblea de silicio ultrapuro) es una de las principales preocupaciones estratégicas para las potencias occidentales.
El desafío estratégico para Europa y EE. UU.: del sustrato al empaquetado avanzado
El contexto geopolítico actual, marcado por la rivalidad tecnológica, ha puesto de relieve la fragilidad de depender de proveedores externos para componentes críticos. Aunque la atención se centra habitualmente en las fundiciones (como TSMC) o en los fabricantes de equipos (como ASML), el suministro de la propia oblea de silicio es un eslabón igualmente vulnerable. Para profundizar en esta compleja red de dependencias, el informe sobre semiconductores de la Fundación Innovación Bankinter ofrece un análisis detallado de la situación actual.
La llegada de los chiplets añade una nueva capa de complejidad y oportunidad. Al requerir procesos de «empaquetado avanzado» (advanced packaging) para unir estas piezas de silicio, la industria demanda infraestructuras que van más allá de la fundición tradicional.
Estados Unidos y la Unión Europea han reaccionado con políticas ambiciosas, como la Ley de Chips de EE. UU. y la Ley de Chips de la UE, movilizando miles de millones de euros para incentivar la construcción de nuevas fábricas en suelo propio. Europa, con Siltronic como actor clave y los nuevos proyectos de Intel y TSMC en Alemania, busca asegurar la soberanía tecnológica. El objetivo es garantizar el acceso sostenible a todos los eslabones: desde la producción de la oblea virgen hasta el ensamblaje final de chiplets.
La oblea de silicio es el punto cero de la era digital. Su evolución, desde simples láminas de cristal hasta los complejos sistemas de chiplets actuales, demuestra la capacidad de la ingeniería para superar límites físicos aparentemente infranqueables. En la actualidad, asegurar el suministro de este material y dominar las tecnologías de sustrato es una prioridad absoluta. La capacidad de un país para innovar y competir depende, en última instancia, de estas finas láminas de silicio ultrapuro que sostienen toda nuestra arquitectura tecnológica.
